壁挂式高清多媒体一体机

发布日期：2020-10-31

技术领域
　　本实用新型涉及一种教学设备，特别是一种高清壁挂式多媒体一体机。
背景技术
　　在信息技术迅速发展的今天，多媒体教室已成为必不可少的教学工具，已经普遍装备了大、中、小学各级各类学校的教室。现有多媒体教室由多媒体中控，展示台，台式电脑，笔记本，投影机或者是电视机及音响组成。但现有的系统布线多，复杂，且走线长，显示的还都不是高清信号。
发明内容
　　本实用新型的目的是提供了一种壁挂式高清多媒体一体机。
　　本实用新型的目的是解决现有多媒体教室的多媒体系统结构不紧凑，布线多，复杂等的问题。
　　本实用新型解决其技术问题所采用的技术方案是 ：一种壁挂式高清多媒体一体机，包括箱体，所述的箱体的门为双门，上门向一侧转开，下门向下翻下开启至水平，翻下的下门作为工作平台 ；箱体内分隔成上部空间、中部空间和下部空间三部分，下部空间安装有视频转臂，该视频转臂水平转动，该视频转臂的前端设有摄像头。
　　所述的上部空间设有功放音箱，中部空间设有控制主板、控制主板上设有单片机、无线话筒和功能液晶显示屏，下部空间还设有控制面板，该控制面板与控制主板的单片机连接，单片机与摄像头、功能液晶显示屏连接，控制主板的功能是用于摄像头的控制、输入 /输出信号的切换、自动识别外接信号、电视机开关 ；所述的控制面板上设有多个接口和控制按键。
　　本实用新型的优点是 ：本实用新型把控制主板、控制面板、功放音箱、无线话筒、功能液晶显示屏和视频展示台等集成在一个箱体内，使用方使。它通过与现有的电子白板或大屏幕高清电视机配套使用，节省布线。
附图说明

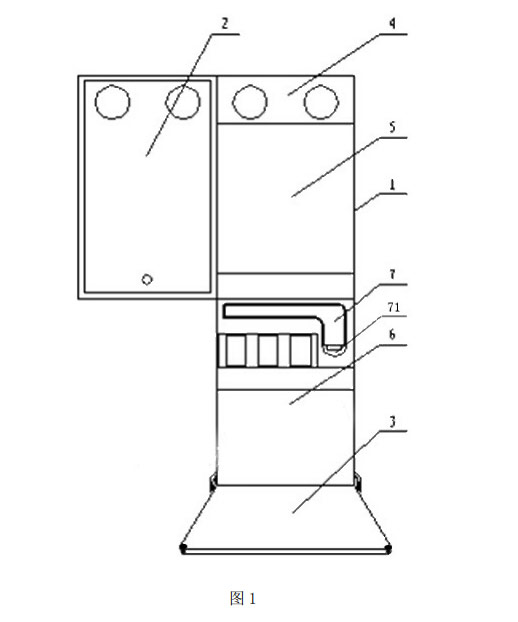

　　图 1 是本实用新型的结构示意图。

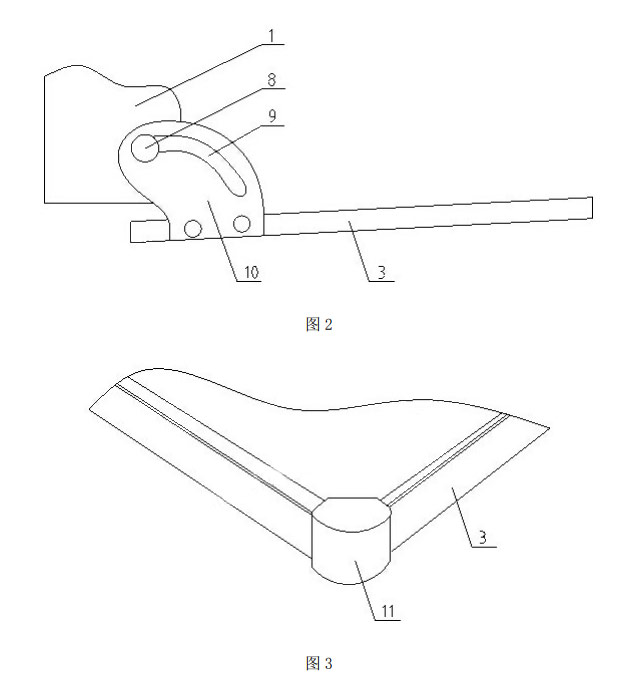

　　图 2 是圆弧槽限位装置结构示意图。
　　图 3 是防撞伤保护件结构示意图。

具体实施方式
　　 下面结合附图及具体实施例对本实用新型做进一步的说明。
　　如图所示，本实用新型包括箱体 1，所述的箱体 1 的门为双门，上门 2 向一侧转开，下门 3 向下翻下开启至水平，翻下的下门作为工作平台，可承载笔记本电脑。箱体 1 内分隔成上部空间 4、中部空间 5 和下部空间 6 三部分，下部空间 6 安装有视频转臂 7，该视频转臂7 水平转动，该视频转臂 7 的前端设有摄像头 71。
　　所述的上部空间 4 设有功放音箱，中部空间 5 设有控制主板、控制主板上设有单片机、无线话筒和功能液晶显示屏，下部空间 6 还设有控制面板，该控制面板与控制主板的单片机连接，单片机与摄像头 71、功能液晶显示屏连接，控制主板的功能是用于摄像头 71 的控制、输入 / 输出信号的切换、自动识别外接信号、电视机开关 ；所述的控制面板上设有多个接口和控制按键。所述的外接信号包括是 VGA、高清信号。
　　 所述的摄像头 71 为高清光学变焦摄像头。
　　所述的翻下的下门使用圆弧槽限位装置，圆弧槽限位装置包括弧形片 10、限位柱8，弧形片 10 内设有弧形槽 9，限位柱 8 设于箱体 1 下部，弧形片 10 的一侧与下门固定，弧形片 10 的另一侧通过弧形槽 9 活接于限位柱 8 上。
　　所述的箱体 1 为壁挂式，上门 2 为向左侧转开，最大转开角度为 180°，下门 3 向下开启的到水平时的最大开启角度为 90°下门开启到位后可作为承载视频展示物或笔记本电脑。
　　所述的下门 3 的门角装有防撞伤保护件 11。
